Product Details
محل منبع: شينزين، چين
نام تجاری: JIG
شماره مدل: ZCT62/85130/200/280
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: یک قطعه
شرایط پرداخت: L/C، D/A، D/P، T/T
نرخ کاهش: |
5-10 |
گشتاور خروجی نامی: |
4-130N. 4-130N. M م |
حداکثر گشتاور خروجی: |
3 برابر گشتاور نامی |
دقت موقعیت یابی: |
≤ 3 anc-min |
بار محوری مجاز: |
8000 نیوتن |
عمر دقیق: |
30000 ساعت (عملیات متناوب) |
راندمان انتقال: |
90-95٪ |
سر و صدا: |
≤ 67dB |
روش نصب: |
هر |
نرخ کاهش: |
5-10 |
گشتاور خروجی نامی: |
4-130N. 4-130N. M م |
حداکثر گشتاور خروجی: |
3 برابر گشتاور نامی |
دقت موقعیت یابی: |
≤ 3 anc-min |
بار محوری مجاز: |
8000 نیوتن |
عمر دقیق: |
30000 ساعت (عملیات متناوب) |
راندمان انتقال: |
90-95٪ |
سر و صدا: |
≤ 67dB |
روش نصب: |
هر |
ویژگی ها:
1ساختار توخالی
2، دقت موقعیت گذاری تکراری بالا
3سفتي بالا
4دقت چرخش بالا
5،هر نوع موتور

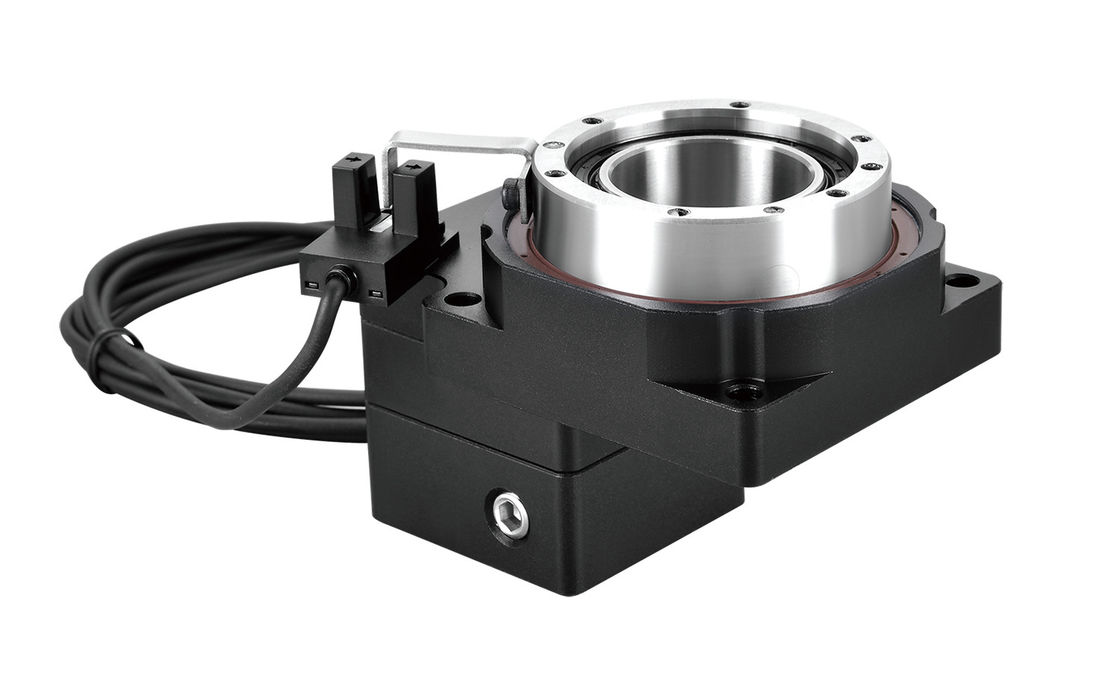

پلت فرم چرخش حفره ای به طور مستقیم جایگزین تقسیم کننده کام و موتور DD می شود.پلت فرم چرخش توخالی یک پلت فرم چرخش دیجیتال با دقت بالا با مزیت هزینه کم و دقت بالا است، که بازار قوی را در دسته ی سیستم های چرخش پذیر اشغال می کند.
درخواست
1. میز کار چرخش در تحول اتوماسیون خط تولید
2چک های چرخش در ماشین های علامت گذاری یا حکاکی لیزر
3محور چرخش در مکانیسم تراز دقیق
4. تنش روباتي کم
5دقيقي بالا دنده هاي مستقيم
6دقت بالا، گشتاور بالا، سفتی بالا، استفاده آسان، همراه با موتورهای مرحله ای با حلقه بسته با عملکرد بالا
مزیت
1. اتصال مستقیم: ساختار میله خروجی دیسک می تواند به طور مستقیم به قطعه کار بار دیسک متصل شود ، طراحی ، هزینه های کار عیب یابی و اتصال قطعات متصل را ذخیره کند
هزینه خرید کانکتورها
2پلتفرم چرخش حفره ای بزرگ: دستیابی به سیم کشی و لوله کشی ساده تر.
3انتقال دنده: دستیابی به موقعیت دقیق بالا.
4. موقعیت کوتاه مدت: می تواند موقعیت دادن بار های بی وقفه را در مدت زمان کوتاه به دست آورد.
شکل های ساختاری مشترک
کواکسیال
گره موتور و گره مرکزی میز چرخشی متمرکز هستند و یک بستر چرخش مستقیم را تشکیل می دهند
نوع پاراکسیال
پلاتفورم چرخش متصل به طرف با میله موتور و میله مرکزی میز چرخش در رفتار موازی
زاویه راست
گره موتور عمودی به محور مرکزی میز چرخش است و یک محور جانبی پلت فرم چرخش را تشکیل می دهد
